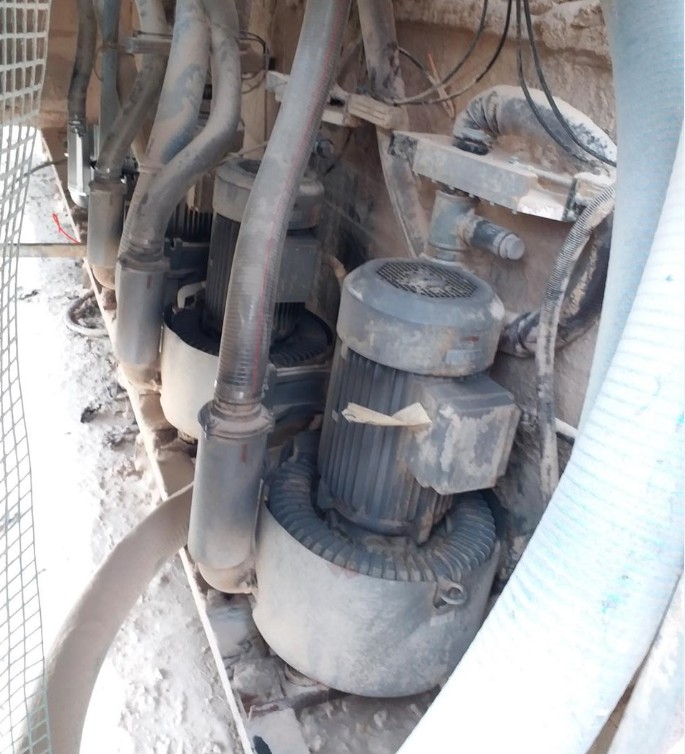

在糧食的扦機樣系統中，經?？梢钥吹剑潭ɑ蛞苿邮降那C(jī)器架子上，有扦樣探頭，連接有鋼絲軟管，而末端就是連接的高壓吸風機，來提供的高壓力，多用雙葉輪5.5kw或雙葉輪7.5kw風機，7.5kw糧食扦機風機通過產生的強大的吸力，通過鋼絲軟管集中起來以供檢驗查看。


　　在固定式扦樣機系統中，有很多都是專門為車載包糧、無蓋散糧運輸車自動扦樣機設計制造的。這種設備采用全液壓動作，主臂沿Z軸升降，副臂沿X軸伸縮，扦樣桿沿Z軸升降，副臂旋轉形式采用齒輪合方式，能在±90°范圍內自動扦樣。采用高壓鼓風機輸送糧食整機系統性能好，調節和維修方便是車載糧食抽樣檢驗檢測的必要設備。

　　整個系統主要組成部分有：

　　1、主臂升降范圍（沿Z軸）4000-5100mm

　　2、副臂伸縮范圍（沿X軸）2900-4800mm

　　3、扦樣桿升降范圍（沿Z軸）900-5000mm(

　　4、旋轉角度±90°

　　5、旋轉電機 380V  0.75Kw

　　6、液壓裝置 380V  4.0Kw

　　7、高壓吸風機 380V  7.5Kw

　　8、遙控器     5＃電池-2節


　　固定式扦樣機結構原理

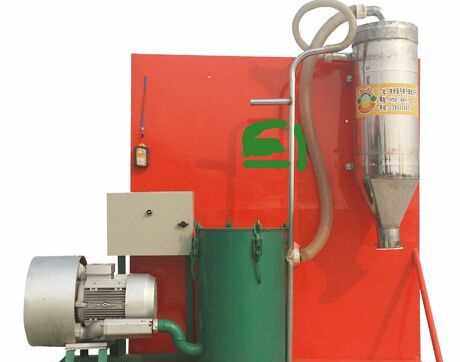

　　固定式扦樣機主要有機械裝置、液壓系統、電氣裝置、高壓吸風機扦樣器四部分組成。

　　1、機械部分主要有主臂升降、副臂伸縮和扦樣桿升降。主臂一般常采用300×300×5 、250×250×5型管制成。副臂采用300×250×5、250×150×5型管制成。金屬制件平整、組裝運行平穩無阻滯現象。


　　2、液壓裝置，主臂升降、副臂伸縮、扦樣桿升降全部采用液壓裝置，結構穩定安全。在極限點裝有限位行程開關，保證設備正常安全運行。液壓泵采用直聯式安裝在郵箱內。動力單元安裝在主臂底部，動力單元上安裝有防雨罩，有效保證了設備在各種環境中操作。

　　3、電氣裝置是控制整機運作的樞紐，電氣裝置有室內控制柜，方便操作人員在不同位置進行扦樣。


　　4、扦樣器采用負壓吸糧原理，有扦樣桿、7.5kw高壓風機和儲糧器組成。扦樣桿插入物料前請務必開動風機，糧食經吸糧管到達儲糧器內，從接糧斗把樣品取出進行分析，從而完成整個的扦樣作業。
